Elektrik iletim ve dağıtım altyapılarının hızla genişlediği günümüzde, enerji sistemlerinin güvenilirliği ve sürekliliği her zamankinden daha büyük önem taşımaktadır. Yeni enerji yatırımları, geçici enerji ihtiyaçları, bakım çalışmaları, afet sonrası enerji temini ve endüstriyel projeler için hızlı kurulabilen trafo çözümleri büyük avantaj sağlamaktadır. Bu ihtiyaca cevap veren Mobil Trafo Merkezi sistemleri, yüksek gerilim ekipmanlarını modüler bir yapı içerisinde bir araya getirerek güvenli, hızlı ve taşınabilir enerji çözümleri sunmaktadır.
Uluslararası pazarda Mobile Substation, Containerized Substation veya Portable Substation olarak adlandırılan bu sistemler; güç trafosu, orta gerilim hücreleri, alçak gerilim panoları, koruma ve kontrol sistemleri ile yardımcı ekipmanları tek bir konteyner veya modüler yapı içerisinde toplayarak sahaya hazır şekilde teslim edilmektedir.
Nova Teknik tarafından geliştirilen Mobil Trafo Merkezi çözümleri, enerji üretim tesisleri, sanayi kuruluşları, maden sahaları, yenilenebilir enerji projeleri ve elektrik dağıtım şirketlerinin ihtiyaçlarına uygun olarak tasarlanmakta ve uluslararası standartlara uygun şekilde üretilmektedir.

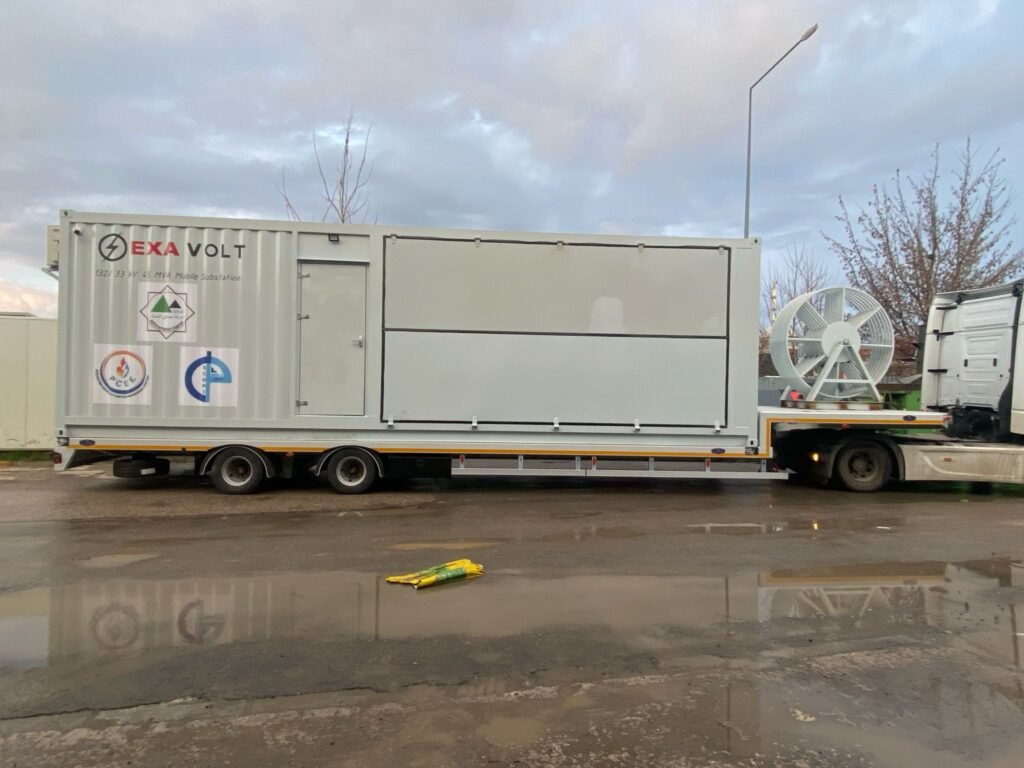

Mobil Trafo Merkezi Nedir
Mobil Trafo Merkezi, elektrik enerjisinin dönüştürülmesi, dağıtılması ve güvenli şekilde yönetilmesi amacıyla tasarlanan, konteyner veya modüler yapı içerisine yerleştirilmiş taşınabilir trafo sistemidir.
Geleneksel beton trafo binalarına alternatif olarak geliştirilen bu sistemler, sahaya taşındıktan sonra kısa sürede devreye alınabilmektedir.
Bir Mobil Trafo Merkezi içerisinde proje ihtiyaçlarına göre;
- Güç trafosu
- Orta gerilim (OG) hücreleri
- Alçak gerilim (AG) panoları
- Koruma röleleri
- SCADA haberleşme sistemi
- Kontrol panoları
- Yardımcı güç sistemleri
- UPS sistemi
- Akü grupları
- HVAC iklimlendirme sistemi
- Yangın algılama ve söndürme sistemi
- Aydınlatma ve priz tesisatı
bulunabilmektedir.
Tüm ekipmanlar fabrika ortamında entegre edilerek sahaya hazır şekilde teslim edilmektedir.
Mobil Trafo Merkezi Nasıl Çalışır
Bir Mobil Trafo Merkezi, elektrik enerjisini güvenli şekilde dönüştürerek ihtiyaç duyulan gerilim seviyesinde dağıtılmasını sağlamaktadır.
Enerji üretim tesisi veya şebekeden gelen elektrik önce orta gerilim hücrelerine ulaşır.
Ardından;
- Koruma sistemleri devreye girer.
- Güç trafosu gerilim dönüşümünü gerçekleştirir.
- Alçak gerilim panoları enerjiyi dağıtır.
- SCADA sistemi tüm süreci izler.
- Koruma röleleri olası arızaları algılar.
- Kontrol sistemi enerji akışını yönetir.
Bu entegre yapı sayesinde enerji güvenli, kontrollü ve kesintisiz şekilde kullanılabilmektedir.
Mobil Trafo Merkezi Nerelerde Kullanılır
Mobil Trafo Merkezi sistemleri birçok farklı sektörde tercih edilmektedir.
Güneş Enerji Santralleri (GES)
Üretilen elektriğin şebekeye güvenli şekilde aktarılmasını sağlamaktadır.
Rüzgâr Enerji Santralleri (RES)
Türbinlerden gelen enerjinin dönüştürülmesinde kullanılmaktadır.
Elektrik Dağıtım Şirketleri
Bakım çalışmaları veya geçici enerji ihtiyaçlarında mobil çözüm sunmaktadır.
Sanayi Tesisleri
Yeni üretim hatlarının devreye alınmasında hızlı enerji altyapısı oluşturmaktadır.
Maden Sahaları
Geçici veya taşınabilir enerji ihtiyaçlarını karşılamaktadır.
Petrol ve Doğal Gaz Tesisleri
Saha operasyonları için güvenilir enerji altyapısı sağlamaktadır.
Veri Merkezleri
Kritik enerji sistemlerini destekleyen trafo çözümü sunmaktadır.
Afet Bölgeleri
Doğal afet sonrasında geçici enerji ihtiyacının karşılanmasına yardımcı olmaktadır.
Mobil Trafo Merkezinin Avantajları
Modern Mobil Trafo Merkezi çözümleri yatırımcılara birçok avantaj sağlamaktadır.
Hızlı Kurulum
Fabrika ortamında ön montajı tamamlanan sistemler sahada kısa sürede devreye alınmaktadır.
Taşınabilirlik
İhtiyaç duyulan farklı sahalara kolaylıkla taşınabilmektedir.
Modüler Yapı
Yeni ekipmanlar veya ilave modüller sisteme entegre edilebilmektedir.
Düşük İnşaat Maliyeti
Beton trafo binalarına olan ihtiyacı azaltmaktadır.
Yüksek Güvenlik
Koruma sistemleri ve uluslararası standartlara uygun ekipmanlarla güvenli çalışma sağlamaktadır.
Kolay Bakım
Tüm ekipmanlara erişim kolay olduğu için bakım süreçleri hızlanmaktadır.
Mobil Trafo Merkezinin Ana Bileşenleri
Profesyonel bir Mobil Trafo Merkezi birçok kritik ekipmanı tek yapı içerisinde toplamaktadır.
Başlıca bileşenler şunlardır:
- Güç trafosu
- Orta gerilim hücreleri
- Alçak gerilim panoları
- Koruma röleleri
- SCADA sistemi
- RTU ekipmanları
- Yardımcı güç panoları
- UPS sistemi
- Akü grupları
- HVAC sistemi
- Yangın söndürme sistemi
- Topraklama sistemi
- Aydınlatma sistemi
Tüm ekipmanlar proje gereksinimlerine göre seçilmekte ve fabrika ortamında entegre edilmektedir.
Modüler Tasarımın Avantajları
Mobil Trafo Merkezi sistemlerinin en önemli özelliklerinden biri modüler tasarıma sahip olmasıdır.
İhtiyaç arttığında yeni konteynerler veya ekipman modülleri kolaylıkla sisteme eklenebilmektedir.
Bu yaklaşım sayesinde;
- GES projeleri
- RES projeleri
- Sanayi tesisleri
- Veri merkezleri
- Elektrik dağıtım altyapıları
- Endüstriyel kampüsler
için ölçeklenebilir çözümler oluşturulabilmektedir.
Uluslararası Standartlara Uygun Üretim
Enerji altyapılarında güvenlik ve kalite büyük önem taşımaktadır. Bu nedenle Mobil Trafo Merkezi çözümlerinin tasarım ve üretim süreçlerinde uluslararası standartlara uygunluk hedeflenmektedir.
Projeye göre ilgili IEC, ISO ve diğer teknik standartlara uygun ekipman seçimi yapılabilir. Kullanılacak standartlar; ülke, şebeke işletmecisi ve proje şartnamelerine göre belirlenmektedir.
Nova Teknik, proje gereksinimlerine uygun mühendislik yaklaşımıyla güvenilir ve sürdürülebilir çözümler geliştirmeyi hedeflemektedir.
Güç Trafosu Teknolojisi
Her Mobil Trafo Merkezi sisteminin en kritik bileşeni güç trafosudur. Güç trafosu, elektrik enerjisinin bir gerilim seviyesinden diğerine güvenli ve verimli şekilde dönüştürülmesini sağlar. Doğru seçilmiş bir trafo, enerji kayıplarını azaltırken sistemin güvenilirliğini ve işletme performansını artırır.
Nova Teknik tarafından geliştirilen Mobil Trafo Merkezi çözümlerinde proje ihtiyaçlarına göre farklı güç ve gerilim seviyelerinde trafolar kullanılabilmektedir.
Projeye bağlı olarak;
- Yağlı tip güç trafoları
- Kuru tip trafolar
- Hermetik trafolar
- Genleşme depolu trafolar
tercih edilebilmektedir.
Trafo seçimi yapılırken;
- Kurulu güç
- Yük profili
- Kısa devre dayanımı
- Soğutma yöntemi
- Gerilim seviyeleri
- Çevresel koşullar
gibi kriterler dikkate alınmaktadır.
Orta Gerilim Hücreleri
Bir Mobil Trafo Merkezi içerisinde enerji akışının güvenli şekilde yönetilmesi için orta gerilim hücreleri kullanılmaktadır.
Bu hücreler;
- Enerji girişini kontrol eder.
- Hat korumasını sağlar.
- Kısa devreleri izole eder.
- Yük ayırma işlemlerini gerçekleştirir.
- Bakım sırasında güvenli çalışma imkânı sunar.
Projeye göre;
- Metal clad hücreler
- Metal enclosed hücreler
- Gaz yalıtımlı (GIS) hücreler
- Hava yalıtımlı (AIS) hücreler
tercih edilebilmektedir.
Hücre seçimi, şebeke yapısı ve proje teknik şartnamesine göre belirlenmektedir.
Koruma ve Kontrol Sistemler
Enerji altyapılarında sürekliliğin sağlanabilmesi için gelişmiş koruma sistemleri kullanılmaktadır.
Modern Mobil Trafo Merkezi çözümlerinde dijital koruma röleleri sayesinde sistem sürekli izlenmektedir.
Koruma sistemi;
- Aşırı akımı algılar.
- Kısa devreyi tespit eder.
- Toprak arızalarını belirler.
- Gerilim değişimlerini izler.
- Frekans sapmalarını kontrol eder.
- Arızalı bölümü hızlı şekilde devreden çıkarır.
Bu sayede ekipmanlar korunurken enerji kesintileri minimum seviyeye indirilmektedir.
SCADA ve Uzaktan İzleme Sistemleri
Modern enerji projelerinde uzaktan izleme ve kontrol sistemleri büyük önem taşımaktadır.
Mobil Trafo Merkezi çözümleri SCADA altyapılarıyla entegre çalışabilecek şekilde tasarlanmaktadır.
Bu sistem sayesinde;
- Gerilim değerleri izlenebilir.
- Akım bilgileri görüntülenebilir.
- Güç tüketimi takip edilebilir.
- Alarm kayıtları incelenebilir.
- Koruma röleleri uzaktan yönetilebilir.
- Kesici durumları kontrol edilebilir.
- Enerji raporları oluşturulabilir.
SCADA entegrasyonu işletme ekiplerinin sistemi tek merkezden yönetmesine yardımcı olmaktadır.
HVAC ve İklimlendirme Sistemleri
Elektrik ekipmanlarının güvenli çalışabilmesi için ortam sıcaklığının kontrol altında tutulması gerekmektedir.
Bu nedenle Mobil Trafo Merkezi içerisinde gelişmiş HVAC sistemleri kullanılmaktadır.
İklimlendirme sistemi;
- İç ortam sıcaklığını dengeler.
- Nem seviyesini kontrol eder.
- Yoğuşmayı önler.
- Elektrik ekipmanlarının aşırı ısınmasını engeller.
- Sürekli hava sirkülasyonu sağlar.
Bu sistemler ekipman ömrünü uzatırken arıza risklerini de azaltmaktadır.
Yangın Güvenliği
Elektrik altyapılarında yangın güvenliği kritik öneme sahiptir.
Modern Mobil Trafo Merkezi projelerinde çok katmanlı güvenlik çözümleri uygulanabilmektedir.
Projeye göre;
- Duman dedektörleri
- Isı sensörleri
- Yangın alarm sistemi
- Gaz algılama sistemleri
- Otomatik yangın söndürme sistemleri
- Acil havalandırma sistemleri
- Basınç tahliye çözümleri
kullanılabilmektedir.
Ayrıca kullanılacak ekipmanlar ve güvenlik çözümleri proje şartnamelerine ve ilgili teknik standartlara göre belirlenmektedir.
Çelik Konstrüksiyon ve Konteyner Yapısı
Bir Mobil Trafo Merkezi, yalnızca elektrik ekipmanlarını barındıran bir konteyner değil, aynı zamanda zorlu çevre koşullarına karşı koruma sağlayan mühendislik yapısıdır.
Nova Teknik tarafından üretilen konteynerlerde;
- Yüksek mukavemetli çelik konstrüksiyon
- Korozyona dayanıklı dış yüzey kaplamaları
- Isı yalıtımlı sandviç paneller
- Güçlendirilmiş zemin sistemi
- Su ve toz girişine karşı koruma
- Endüstriyel boya sistemleri
kullanılarak uzun ömürlü çözümler geliştirilmektedir.
İsteğe bağlı olarak IP koruma sınıfı, ses yalıtımı ve özel havalandırma çözümleri de projeye göre uygulanabilmektedir.
Enerji Verimliliği
Modern Mobil Trafo Merkezi çözümleri yalnızca enerji iletmek için değil, enerji verimliliğini artırmak amacıyla da tasarlanmaktadır.
Doğru ekipman seçimi sayesinde;
- Teknik kayıplar azaltılabilir.
- Enerji kalitesi iyileştirilebilir.
- Gerilim kararlılığı desteklenebilir.
- Reaktif güç yönetimi optimize edilebilir.
- İşletme maliyetleri düşürülebilir.
Bu sayede hem yatırımın geri dönüş süresi iyileşmekte hem de enerji altyapısının sürdürülebilirliği desteklenmektedir.
Farklı Projelere Özel Mobil Trafo Merkezi Çözümleri
Her enerji projesinin teknik gereksinimleri farklıdır. Bu nedenle Nova Teknik, Mobil Trafo Merkezi sistemlerini tamamen projeye özel olarak tasarlamaktadır.
Projeye göre;
- GES trafo merkezleri
- RES trafo merkezleri
- Sanayi tesisi trafo merkezleri
- Madencilik projeleri için mobil trafo çözümleri
- Petrol ve doğal gaz sahaları
- Veri merkezi enerji altyapıları
- Geçici şantiye enerji merkezleri
- Elektrik dağıtım şirketlerine yönelik mobil çözümler
- Acil durum ve afet enerji merkezleri
geliştirilebilmektedir.
Gerilim seviyesi, güç kapasitesi, koruma sistemi, haberleşme altyapısı ve mekanik tasarım tamamen proje ihtiyaçlarına göre özelleştirilmektedir.
Mobil Trafo Merkezi Seçerken Nelere Dikkat Edilmelidir
Doğru bir Mobil Trafo Merkezi yatırımı yapılırken yalnızca trafo gücü veya konteyner ölçüsü değerlendirilmemelidir. Sistemin kullanılacağı uygulama, gerilim seviyeleri, çevresel koşullar, şebeke gereksinimleri ve gelecekteki kapasite artışları birlikte planlanmalıdır. Doğru mühendislik yaklaşımıyla tasarlanmış bir mobil trafo merkezi, uzun yıllar boyunca güvenilir, emniyetli ve verimli bir işletme sunmaktadır.
İlk olarak sistemin hangi amaçla kullanılacağı belirlenmelidir. Güneş enerji santrali, rüzgâr enerji santrali, sanayi tesisi, maden sahası veya geçici enerji ihtiyacı gibi farklı uygulamalar farklı mühendislik çözümleri gerektirmektedir.
Trafo gücü, kısa devre dayanımı, koruma sistemi, orta gerilim hücreleri, SCADA entegrasyonu ve yardımcı sistemler proje gereksinimlerine uygun şekilde seçilmelidir.
Kurulum yapılacak bölgenin iklim koşulları da dikkate alınmalıdır. Yüksek sıcaklık, yoğun nem, tozlu ortamlar, deniz kenarı uygulamaları veya aşırı soğuk bölgeler için uygun HVAC çözümleri, korozyon koruması ve izolasyon sistemleri tercih edilmelidir.
Ayrıca sistemin ileride büyütülebilmesi için modüler yapıya sahip olması yatırımın uzun vadeli değerini artıracaktır.
Mobil Trafo Merkezi Üretim Süreci
Profesyonel bir Mobil Trafo Merkezi üretimi; elektrik, mekanik ve otomasyon disiplinlerinin birlikte çalıştığı kapsamlı bir mühendislik sürecidir.
Üretim süreci genel olarak şu aşamalardan oluşmaktadır:
- Proje analizinin yapılması
- Tek hat şemasının hazırlanması
- Yerleşim planının oluşturulması
- Çelik konstrüksiyon üretimi
- Konteyner imalatı
- Güç trafosunun montajı
- Orta gerilim hücrelerinin kurulumu
- Alçak gerilim panolarının montajı
- Koruma ve kontrol sistemlerinin entegrasyonu
- SCADA altyapısının kurulması
- HVAC sistemlerinin montajı
- Yangın algılama ve söndürme sistemlerinin kurulması
- Elektrik testleri
- Fabrika Kabul Testleri (FAT)
- Son kalite kontrol süreçleri
Üretim tamamlandıktan sonra tüm sistemler sevkiyata hazır hale getirilmektedir.
Mobil Trafo Merkezi Montajı ve Devreye Alma
Üretimi tamamlanan Mobil Trafo Merkezi, proje sahasına taşınarak hazırlanan beton platform veya çelik temel üzerine yerleştirilmektedir.
Montaj sürecinde;
- Konteyner zemine sabitlenmektedir.
- Güç kabloları bağlanmaktadır.
- Orta gerilim bağlantıları yapılmaktadır.
- Topraklama sistemi tamamlanmaktadır.
- SCADA haberleşmesi devreye alınmaktadır.
- Koruma röleleri test edilmektedir.
- HVAC sistemi çalıştırılmaktadır.
- Yardımcı güç sistemleri devreye alınmaktadır.
- Fonksiyon testleri gerçekleştirilmektedir.
- Saha Kabul Testleri (SAT) tamamlanmaktadır.
Testlerin başarıyla sonuçlanmasının ardından sistem güvenli şekilde işletmeye alınmaktadır.
Periyodik Bakım
Her Mobil Trafo Merkezi sisteminin güvenilir şekilde çalışabilmesi için düzenli bakım büyük önem taşımaktadır.
Periyodik bakım kapsamında;
- Güç trafosu kontrol edilmektedir.
- Yağ seviyesi ve izolasyon testleri gerçekleştirilmektedir (yağlı tip trafolarda).
- Orta gerilim hücreleri incelenmektedir.
- Kesiciler test edilmektedir.
- Koruma röleleri doğrulanmaktadır.
- SCADA sistemi kontrol edilmektedir.
- HVAC filtreleri temizlenmektedir.
- Elektrik bağlantıları sıkılık açısından incelenmektedir.
- Topraklama direnci ölçülmektedir.
- Yangın güvenlik sistemleri test edilmektedir.
- Alarm kayıtları analiz edilmektedir.
Bu bakım işlemleri sayesinde hem ekipman ömrü uzamakta hem de plansız duruş riskleri azaltılmaktadır.
Neden Nova Teknik
Nova Teknik, enerji sektörüne yönelik geliştirdiği Mobil Trafo Merkezi çözümlerinde güvenlik, kalite ve mühendislik yaklaşımını bir araya getirmektedir.
Her proje deneyimli elektrik ve mekanik mühendisleri tarafından analiz edilmekte, müşterinin teknik şartnamesi ve işletme ihtiyaçlarına uygun olarak tasarlanmaktadır.
Nova Teknik çözümlerinde;
- Yüksek dayanımlı çelik konstrüksiyon
- Uluslararası standartlara uygun mühendislik
- Modüler konteyner tasarımı
- Gelişmiş koruma ve kontrol sistemleri
- SCADA uyumlu otomasyon altyapısı
- Güvenilir HVAC çözümleri
- Modern yangın güvenlik sistemleri
- Uzun ömürlü elektrik ekipmanları
kullanılarak yüksek performanslı trafo merkezleri üretilmektedir.
Nova Teknik yalnızca konteyner üreticisi değildir.
Müşterilerine;
- Teknik danışmanlık
- Elektrik mühendisliği
- Mekanik tasarım
- Çelik konstrüksiyon üretimi
- Konteyner üretimi
- Ekipman entegrasyonu
- Nakliye
- Saha montajı
- Devreye alma
- Eğitim
- Satış sonrası teknik destek
- Periyodik bakım
hizmetlerini tek çatı altında sunarak anahtar teslim çözümler geliştirmektedir.
Sonuç
Elektrik altyapılarında hız, güvenilirlik ve esneklik günümüz enerji projelerinin temel gereksinimleri arasında yer almaktadır. Mobil Trafo Merkezi çözümleri; modüler yapısı, taşınabilir tasarımı, yüksek güvenlik seviyesi ve kısa devreye alma süresi sayesinde enerji üretim tesislerinden sanayi kuruluşlarına, madencilik projelerinden afet bölgelerine kadar çok geniş bir kullanım alanı sunmaktadır.
Nova Teknik olarak geliştirdiğimiz Mobil Trafo Merkezi çözümleriyle her projeye özel mühendislik hizmeti sunuyor, uluslararası kalite standartlarında üretim gerçekleştiriyor ve uzun yıllar güvenle kullanılabilecek enerji altyapıları inşa ediyoruz. Deneyimli mühendis kadromuz, modern üretim tesisimiz ve satış sonrası teknik desteğimiz ile enerji projelerinizin her aşamasında güvenilir çözüm ortağınız olmaya devam ediyoruz.
İlgili çözümlerimizi de inceleyebilirsiniz:
- E-House
- Lityum Batarya Depolama Konteyneri (BESS)
- Enerji Depolama Konteyneri
- Telekom Konteyneri
- Veri Merkezi Konteyneri
- Jeneratör Konteyneri
- Yangın Pompa Konteyneri
- Kimyasal Depolama Konteyneri
- Modüler Konteyner
Daha fazla bilgi için anasayfamızı ziyaret ederek tüm ürün ve hizmetlerimizi inceleyebilirsiniz.
